JENIS PROTOKOL - PROTOKOL ROUTING

Protocol Routing Classfull

Protocol routing classfull merupakan suatu mekanisme mehubungkan 2 mesin atau jaringan agar bisa berkomunikasi walaupun mempunyai network id yang berbeda-beda. Berikut jenis protocol routing classfull:

RIP (Routing Information Protocol)

Routing protokol yang menggunakan algoritma distance vector, yaitu algortima Bellman-Ford. Pertama kali dikenalkan pada tahun 1969 dan merupakan algoritma routing yang pertama pada ARPANET. Versi awal dari routing protokol ini dibuat oleh Xerox Parc’s PARC Universal Packet Internetworking dengan nama Gateway Internet Protocol. Kemudian diganti nama menjadi Router Information Protocol (RIP) yang merupakan bagian Xerox network Services.

RIP memiliki 3 versi yaitu :

• RIPv1

• RIPv2

• RIPng

Dan yang termasuk dalam classfull routing adalah RIP v1 dimana semua alat di jaringan harus menggunakan subnet yang sama dan RIP v1 ini tidak mengirimkan update dengan informasi subnet didalamnya.

RIP juga sebuah Routing protocol jenis distance-vector sejati. RIP mengirimkan Routing tabel yang lengkap ke semua interface yang aktif setip 30 detik. RIP hanya menggunakan jumlah hop untuk menentukan cara terbaik ke sebuah network remote, tetapi RIP secaradefault memiliki sebuah nilai jumlah hop maksimum yang diizinkan, yaitu 15, yang berarti nilai 16 dianggap tidak terjangkau (unreachable). RIP bekerja dengan baik dinetwork-network yang kecil, tetapi RIP tidak efisien pada network-network besar atau padanetwork-network banyak router terpasang.

RIP versi satu menggunakan classfull Routing, yang berarti semua alat di network harus menggunakan subnet mask yang sama. Ini karena RIP versi satu tidak mengirimkan update dengan informasi subnet mask di dalamnya. RIP versi dua menyediakan sesuatu yang disebut prefix Routing, dan bisa mengirimkan informasi subnet mask bersama dengan update-update rute, dan ini disebut classless Routing.

Kelebihan

• menggunakan Triggered Update sehingga mempunyai timer untuk mengetahui kapan router harus kembali memberikan informasi routing. Pengaturannya tidak terlalu rumit sehingga jarang terjadi kegagalan link jaringan.

Kekurangan

• hanya mempunyai nilai hop max 15 dan apabila lebih maka tidak terjangkau, sehingga tidak bisa digunakan dalam jaringan besar yang mempunyai banyak router (seperti WAN). Jumlah host terbatas.

Diagram Rip 1.1

Protokol Classless Routing

Suatu protocol routing yang memasukkan subnet mask pada network address saat routing update. Berikut ini jenis protocol classless routing:

IGRP Interior Gateway Routing Protocol

IGRP (Interior Gateway Routing Protocol) adalah juga protocol distance vector yang diciptakan oleh perusahaan Cisco untuk mengatasi kekurangan RIP. Jumlah hop maksimum menjadi 255 dan sebagai metric, IGRP menggunakan bandwidth, MTU, delay dan load. IGRP adalah protocol routing yang menggunakan Autonomous System (AS) yang dapat menentukan routing berdasarkan system, interior atau exterior. Administrative distance untuk IGRP adalah 100.

Kelebihan

• support = 255 hop count

Kekurangan

• Jumlah Host terbatas

Diagram IGRP 1.2

Enchanced Interior Gatway Routing Protocil (EIGRP)

EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada cisco. Dimana EIGRP ini hanya bisa digunakan sesama router cisco saja. Bgmn bila router cisco digunakan dengan router lain spt Juniper, Hwawei, dll menggunakan EIGRP??? Seperti saya bilang diatas, EIGRP hanya bisa digunakan sesama router cisco saja. EIGRP ini sangat cocok digunakan utk midsize dan large company. Karena banyak sekali fasilitas2 yang diberikan pada protocol ini.

Kelebihan

• melakukan konvergensi secara tepat ketika menghindari loop.

• memerlukan lebih sedikit memori dan proses

• memerlukan fitur loopavoidance

• menggunaka algoritma DUAL (Diffusing-Update Algrithm) dalam menentukan jalur terpendek dalam            jaringan. Support sampai dengan 255

Kekurangan

• Hanya bisa untuk Router Cisco

Diagram EIGRP 1.3

Open Shortest Path First (OSPF)

OSPF (Open Shortest Path First ) merupakan sebuah routing protokol berjenis IGP (interior gateway routing protocol) yang hanya dapat bekerja dalam jaringan internal suatu ogranisasi atau perusahaan. Jaringan internal maksudnya adalah jaringan di mana Anda masih memiliki hak untuk menggunakan, mengatur, dan memodifikasinya. Atau dengan kata lain, Anda masih memiliki hak administrasi terhadap jaringan tersebut. Jika Anda sudah tidak memiliki hak untuk menggunakan dan mengaturnya, maka jaringan tersebut dapat dikategorikan sebagai jaringan eksternal. Selain itu, OSPF juga merupakan routing protokol yang berstandar terbuka. Maksudnya adalah routing protokol ini bukan ciptaan dari vendor manapun. Dengan demikian, siapapun dapat menggunakannya, perangkat manapun dapat kompatibel dengannya, dan di manapun routing protokol ini dapat diimplementasikan. OSPF merupakan routing protokol yang menggunakan konsep hirarki routing, artinya OSPF membagi-bagi jaringan menjadi beberapa tingkatan. Tingkatan-tingkatan ini diwujudkan dengan menggunakan sistem pengelompokan area.

OSPF memiliki 3 table di dalam router :

1. Routing table

Routing table biasa juga disebut sebagai Forwarding database. Database ini berisi the lowest cost untuk mencapai router-router/network-network lainnya. Setiap router mempunyai Routing table yang berbeda-beda.

2. Adjecency database

Database ini berisi semua router tetangganya. Setiap router mempunyai Adjecency database yang berbeda-beda.

3. Topological database

Database ini berisi seluruh informasi tentang router yang berada dalam satu networknya/areanya.

Kelebihan

• tidak menghasilkan routing loop

• mendukung penggunaan beberapa metrik sekaligus

• dapat menghasilkan banyak jalur ke sebuah tujuan

• membagi jaringan yang besar mejadi beberapa area.

• waktu yang diperlukan untuk konvergen lebih cepat

Kekurangan

• Membutuhkan basis data yang besar

• Lebih rumit

Diagram OSPF 1.4

Border Gateway Protocol (BGP)

Border Gateway Protocol (BGP) adalah sebuah sistem antar autonomous routing protocol. Sistem autonomous adalah sebuah jaringan atau kelompok jaringan di bawah administrasi umum dan dengan kebijakan routing umum. BGP digunakan untuk pertukaran informasi routing untuk Internet dan merupakan protokol yang digunakan antar penyedia layanan Internet (ISP). Pelanggan jaringan, seperti perguruan tinggi dan perusahaan, biasanya menggunakan sebuah Interior Gateway Protocol (IGP) seperti RIP atau OSPF untuk pertukaran informasi routing dalam jaringan mereka. Pelanggan menyambung ke ISP, dan ISP menggunakan BGP untuk bertukar pelanggan dan rute ISP . Ketika BGP digunakan antar Autonom System (AS), protokol ini disebut sebagai External BGP (EBGP). Jika penyedia layanan menggunakan BGP untuk bertukar rute dalam suatu AS, maka protokol disebut sebagai Interior BGP (IBGP)

Kelebihan

• Sangat sederhana dalam instalasi

Kekurangan

• Sangat terbatas dalam mempergunakan topologi.

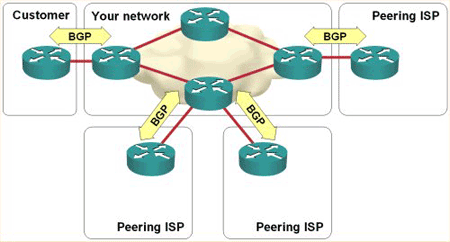

Diagramp BGP 1.5



ARP

 Pengertian dan Cara Kerja ARP (Address Resolution Protocol)

Pengertian ARP

ARP adalah protocol yang berfungsi memetakan IP address menjadi MAC

(Media Access Control)address. Dia adalah penghubung antara datalink

layer dan IP layer pada TCP/IP. Semua komunikasi yangberbasis ethernet

 menggunakan protocol ARP ini. Intinya setiap komputer atau device yang

 akan berkomunikasi pasti akan melakukan transaksi atau tukar menukar

informasi terkait antara IP dan MACaddress. Setiap transaksi akan disimpan

 di dalam cache OS Anda.Namun protocol ini punya kelemahan serius,

karena setiap komputer bisa saja memberikan paket transaksi ARP

 yang dimanipulasi. Dengan merubah MAC address yang sesungguhnya.

Kelemahan inidimanfaatkan untuk jenis serangan ARP Poisoning atau ARP

Spoofing atau Man In The Middle Attack.Siapa pun dapat menyadap bahkan

meng-kill koneksi aktif pada LAN.

Cara Kerja ARP

Saat komputer pertama dinyalakan dan ia bergabung dengan jaringan, ia hanya

 tahu alamat IP dan nomor MAC milik dirinya sendiri. Kita namakan komputer ini si A.

Ketika ada komputer yang bicara dengan komputer yang lain, A juga ikut mendapat

 paket yang dikirimkan ke komputer lain tersebut, meski paket itu bukan untuk dirinya.

Ini adalah sifat dari jaringan Ethernet.Setelah paket dibuka, disana terdapat data

 pengirim paket yang berisi nomor IP dan MAC. Data tersebut lalu disimpan oleh si A

 kedalam daftar tabel MAC miliknya. Satu data sudah tersimpan.Dalam paket tersebut

juga ada data penerima, yang terdiri dari nomor IP dan MAC si penerima. Data tersebut

 juga disimpan.Begitu seterusnya. Jadi meski si A diam saja, ia bisa tahu banyak tentang

 siapa saja yang ada di jaringan ini, meski tidak semua.Ketika dia mau mengirim data ke

 suatu nomor IP, maka dia harus tahu alamat MAC komputer yang akan ditujunya.

ika dalam daftar MAC miliknya terdapat nomor IP komputer tujuan, maka dia dapat

langsungmengambil data tersebut.Tapi jika tidak ada, maka si A melakukan

broadcasting (pengumuman), 'nomor IP ini, MAC-nya berapa?, jika ada yang

 punya, hubungi saya di alamat IP dan MAC ini'. Dan

semua anggota jaringan akanmendengarkan.Jika ada yang sudah kenal A,

 maka diam saja. Tapi bagi yang belum, harus mencatat data A (IP dan MAC)yang

 melakukan broadcast tadi.Bagi yang merasa dicari oleh si A, maka harus menjawab

: 'itu IP-saya, dan MAC-saya adalah ini'. Jawaban itu didengarkan oleh semua

 anggota jaringan.Jika ada yang sudah kenal si penjawab, maka diam saja.

Tapi bagi yang belum, harus mencatat jawabantadi kedalam dafatr MAC

masing-masing.

INTERNET PROTOCOL(IP)

IP Address adalah alamat yang  diberikan ke jaringan dan peralatan jaringan yang menggunakan protocol TCP/IP. IP Address terdiri dari 32 bit angka biner yang dapat dituliskan sebagai empat angka desimal yang dipisahkan oleh tanda titik seperti 192.16.10.1. Oleh karena protocol IP adalah protocol yang paling banyak dipakai untuk meneruskan (routing) informasi didalam jaringan komputer satu dengan lain, maka kita harus benar-benar memahami IP address ini. Namun pengertian IP address dan subnetting sering agak membingungkan pemakai. Oleh sebab itu dalam disini akan diuraikan tahap demi tahap

konsep IP address tersebut dengan harapan agar anda dapat mengerti cara penggunaan nya dengan baik.

IP Address terdiri dari 2 bagian yaitu network ID dan host ID,  dimana network ID

menentukan alamat dari jaringan dan host ID menentukan dari peralatan jaringan. Oleh karena itu IP address memberikan alamat lengkap dari suatu peralatan jaringan beserta alamat jaringan dimana peralatan itu berada. Ini sama ibaratnya dengan pemberian alamat rumah dimana tempat tinggal kita berada.

Format IP

Sebuah alamat IP berisi satu bagian network dan satu bagian host, tetapi formatnya tidak sama pada setiap alamat IP. Sejumlah bit alamat dipakai disini untuk mengidentifikasi network, dan angka dipakai untuk mengidentifikasi host, dan beragam kelas alamat IP. Ada tiga kelas utama alamat IP yaitu kelas A, B dan C.

KONVERSI IP ADRESS

Memahami Konversi IP Address Dari Binary Ke Decimal Dan Juga Konversi Dari Decimal Ke Binary Adalah Konsep Penting Dalam Design Jaringan Anda

Membuat design infrastrucktur jaringan komputer dalam suatu organisasi tidak lepas dari pemahaman masalah IP address, bagaimana melakukan konversi IP address dari biner ke decimal dan sebaliknya.

Setiap Class IP address meliputi pembagian antara network ID dan host ID. Kita juga harus tahu mana bagian dari network IP dan mana bagian dari host. Seperti:

*        Class A – 1 byte untuk network, 3 byte untuk (16,777,214) hosts

*        Class B – 2 byte untuk network, 2 byte untuk (65,534) hosts

*        Class C – 3 byte untuk network, 1 byte untuk (254) hosts

*        Class D – digunakan untuk multicast

*        Class E – dicadangkan untuk experiment

Konversi Binary ke Decimal

IP address dapat direpresentasikan kedalam 2 macam cara:

*        Decimal (misal 131.107.2.200)

*        Binary (misal 1000 0011. 01101011. 00000010. 11001000)

*        Manusia menggunakan IP address dengan menggunakan format notasi bertitik seperti 131.107.2.200, sementara computer secara internal menggunakan system binary untuk berkomunikasi antar hosts.

*        Jangan meremehkan kemampuan anda untuk melakukan konversi dari decimal ke binary atau sebaliknya. Kemampuan ini sangat berguna sekali untuk membuat custom network address pada jaringan anda.

*        Table berikut adalah patokan untuk mengkonversikan decimal ke binary. Baris pertama adalah posisi bit yang dari kanan menuju ke kiri dimulai dari nilai 0 sampai 7. Posisi bit pertama dengan nilai 0 dan sampai posisi bit terakhir (posisi ke 8 ) dengan nilai 7. Sementara nilai bit hanya 1 atau 0 sebagai bilangan binary.

Konversi Decimal ke Binary

     Kebalikan dari diatas, konversi dari binary ke decimal bisa dijelaskan dengan menggunakan table berikut ini, dengan masih mengacu pada table konversi diatas. Dimisalkan adalah konversi IP address 218.132.10.55 kedalam format bisanry bisa dijelaskan sebagai berikut.

ARP

 Pengertian dan Cara Kerja ARP (Address Resolution Protocol)

Pengertian ARP

ARP adalah protocol yang berfungsi memetakan IP address menjadi MAC
(Media Access Control)address. Dia adalah penghubung antara datalink
layer dan IP layer pada TCP/IP. Semua komunikasi yangberbasis ethernet
 menggunakan protocol ARP ini. Intinya setiap komputer atau device yang
 akan berkomunikasi pasti akan melakukan transaksi atau tukar menukar
informasi terkait antara IP dan MACaddress. Setiap transaksi akan disimpan
 di dalam cache OS Anda.Namun protocol ini punya kelemahan serius,
karena setiap komputer bisa saja memberikan paket transaksi ARP

 yang dimanipulasi. Dengan merubah MAC address yang sesungguhnya.

Kelemahan inidimanfaatkan untuk jenis serangan ARP Poisoning atau ARP

Spoofing atau Man In The Middle Attack.Siapa pun dapat menyadap bahkan

meng-kill koneksi aktif pada LAN.

Cara Kerja ARP

Saat komputer pertama dinyalakan dan ia bergabung dengan jaringan, ia hanya
 tahu alamat IP dan nomor MAC milik dirinya sendiri. Kita namakan komputer ini si A.

Ketika ada komputer yang bicara dengan komputer yang lain, A juga ikut mendapat
 paket yang dikirimkan ke komputer lain tersebut, meski paket itu bukan untuk dirinya.
Ini adalah sifat dari jaringan Ethernet.Setelah paket dibuka, disana terdapat data
 pengirim paket yang berisi nomor IP dan MAC. Data tersebut lalu disimpan oleh si A
 kedalam daftar tabel MAC miliknya. Satu data sudah tersimpan.Dalam paket tersebut
juga ada data penerima, yang terdiri dari nomor IP dan MAC si penerima. Data tersebut
 juga disimpan.Begitu seterusnya. Jadi meski si A diam saja, ia bisa tahu banyak tentang
 siapa saja yang ada di jaringan ini, meski tidak semua.Ketika dia mau mengirim data ke
 suatu nomor IP, maka dia harus tahu alamat MAC komputer yang akan ditujunya.

ika dalam daftar MAC miliknya terdapat nomor IP komputer tujuan, maka dia dapat

langsungmengambil data tersebut.Tapi jika tidak ada, maka si A melakukan

broadcasting (pengumuman), 'nomor IP ini, MAC-nya berapa?, jika ada yang

 punya, hubungi saya di alamat IP dan MAC ini'. Dan

semua anggota jaringan akanmendengarkan.Jika ada yang sudah kenal A,

 maka diam saja. Tapi bagi yang belum, harus mencatat data A (IP dan MAC)yang

 melakukan broadcast tadi.Bagi yang merasa dicari oleh si A, maka harus menjawab

: 'itu IP-saya, dan MAC-saya adalah ini'. Jawaban itu didengarkan oleh semua

 anggota jaringan.Jika ada yang sudah kenal si penjawab, maka diam saja.

Tapi bagi yang belum, harus mencatat jawabantadi kedalam dafatr MAC

masing-masing.

INTERNET PROTOCOL(IP)

TCP/IP adalah salah satu perangkat lunak jaringan komputer (networking software) yang terdapat dalam sistem, dan dipergunakan dalam komunikasi data dalam local area network (LAN) maupun Internet.

TCP singkatan dari transfer control protocol dan IP singkatan dariInternet Protocol. TCP/IP menjadi satu nama karena fungsinya selalu bergandengan satu sama lain dalam komunikasi data. TCP/IP saat ini dipergunakan dalam banyak jaringan komputer lokal (LAN) yang terhubung ke Internet.

Format IP

Sebuah alamat IP berisi satu bagian network dan satu bagian host, tetapi formatnya tidak sama pada setiap alamat IP. Sejumlah bit alamat dipakai disini untuk mengidentifikasi network, dan angka dipakai untuk mengidentifikasi host, dan beragam kelas alamat IP. Ada tiga kelas utama alamat IP yaitu kelas A, B dan C.

KONVERSI IP ADRESS

Memahami Konversi IP Address Dari Binary Ke Decimal Dan Juga Konversi Dari Decimal Ke Binary Adalah Konsep Penting Dalam Design Jaringan Anda

Membuat design infrastrucktur jaringan komputer dalam suatu organisasi tidak lepas dari pemahaman masalah IP address, bagaimana melakukan konversi IP address dari biner ke decimal dan sebaliknya.

Setiap Class IP address meliputi pembagian antara network ID dan host ID. Kita juga harus tahu mana bagian dari network IP dan mana bagian dari host. Seperti:

*        Class A – 1 byte untuk network, 3 byte untuk (16,777,214) hosts

*        Class B – 2 byte untuk network, 2 byte untuk (65,534) hosts

*        Class C – 3 byte untuk network, 1 byte untuk (254) hosts

*        Class D – digunakan untuk multicast

*        Class E – dicadangkan untuk experiment

Konversi Binary ke Decimal

IP address dapat direpresentasikan kedalam 2 macam cara:

*        Decimal (misal 131.107.2.200)

*        Binary (misal 1000 0011. 01101011. 00000010. 11001000)

*        Manusia menggunakan IP address dengan menggunakan format notasi bertitik seperti 131.107.2.200, sementara computer secara internal menggunakan system binary untuk berkomunikasi antar hosts.

*        Jangan meremehkan kemampuan anda untuk melakukan konversi dari decimal ke binary atau sebaliknya. Kemampuan ini sangat berguna sekali untuk membuat custom network address pada jaringan anda.

*        Table berikut adalah patokan untuk mengkonversikan decimal ke binary. Baris pertama adalah posisi bit yang dari kanan menuju ke kiri dimulai dari nilai 0 sampai 7. Posisi bit pertama dengan nilai 0 dan sampai posisi bit terakhir (posisi ke 8 ) dengan nilai 7. Sementara nilai bit hanya 1 atau 0 sebagai bilangan binary.

Konversi Decimal ke Binary

     Kebalikan dari diatas, konversi dari binary ke decimal bisa dijelaskan dengan menggunakan table berikut ini, dengan masih mengacu pada table konversi diatas. Dimisalkan adalah konversi IP address 218.132.10.55 kedalam format bisanry bisa dijelaskan sebagai berikut.
